Reubicaciones de planta
Mover una línea de producción completa de un edificio a otro — o de una bahía a la siguiente. Las grúas pórtico portátiles ruedan el equipo a través de corredores y puertas que una grúa-camión no puede alcanzar.
Aparejamiento y movimiento de equipo · Reubicaciones de planta · Máquinas-herramienta · Bajo gálibo
Cuando el edificio no deja
entrar una grúa-camión.
Capacidad típica
4,400 – 22,000 lb
Montaje
1–4 personas · asistido por montacargas en las unidades grandes
Gálibo
Configurable según la altura libre
Movilidad
Rueda totalmente cargada sobre superficies preparadas
Los aparejadores especializados y los mudanceros de maquinaria trabajan en espacios donde las grúas-camión no pasan, donde los montacargas no pueden alcanzar y donde las grúas aéreas no existen. El izaje tiene que hacerse a través de una puerta, alrededor de una columna, debajo de un ducto, o en un edificio cuyo único punto de acceso es el elevador de servicio. Las grúas pórtico portátiles de aluminio eme — capacidad de 4,400 a 22,000 lb — fueron diseñadas exactamente para esa restricción. La serie 22000 es la grúa pórtico portátil de aluminio insignia de 10 toneladas de eme — una de las grúas pórtico portátiles de aluminio de mayor capacidad disponibles.
Diseñado, soldado y probado para obras de Norteamérica
Diseñado según
- ASME B30.17 Grúas y monorrieles
- CSA B167 Grúas viajeras
- Aluminum Design Manual (ADM) Diseño estructural en aluminio (EE. UU.)
- CSA S157 Diseño de resistencia en aluminio
Soldado bajo
CSA W47.2
Certificación de soldadura de aluminio del Canadian Welding Bureau
Cumplimiento en el lugar de trabajo
OSHA 1910.179
Respalda el cumplimiento del empleador con los requisitos aplicables de OSHA 1910.179 en el lugar de trabajo cuando se instala, inspecciona y utiliza conforme al manual de operación.
Izajes típicos
Lo que los aparejadores especializados realmente mueven.
Seis categorías cubren la mayoría de los movimientos que contrata una firma de aparejamiento especializado. La restricción casi siempre es la misma: el izaje tiene que hacerse en un espacio por el que entró la carga, y una grúa-camión no era una respuesta viable.
Posicionamiento de máquinas-herramienta
Máquinas CNC, prensas, máquinas de electroerosión, tornos grandes — colocados sobre la base nivelada con la tolerancia de alineamiento que exige el plan del aparejador. La grúa pórtico coloca la máquina y luego se va sin dejar marcas estructurales.
Izajes de bajo gálibo
Plafones suspendidos, tubería aérea, vigas estructurales — donde sea que la altura libre esté bajo 12 pies y un polipasto de cadena por sí solo no levante la carga. Las grúas pórtico eme se ensamblan según el gálibo disponible.
Transferencias en varias etapas
La grúa-camión coloca la carga sobre una base de calado temporal, la grúa pórtico eme la retoma y la rueda por el edificio, luego la coloca sobre la base final. Dos grúas, un solo plan de izaje continuo, sin reaparejado.
Extracciones en espacio restringido
Retiro de equipo de una bahía o estación donde se instaló antes de que se levantaran los muros circundantes. La grúa pórtico se ensambla alrededor de la carga y la extrae verticalmente.
Manejo de prensas y matrices
Montajes de prensas de estampado, cambios de matriz, retiros de montajes. La serie 22000 — la grúa pórtico portátil de aluminio insignia de 10 toneladas de eme — está diseñada para muchas cargas de mayor capacidad en espacios restringidos donde el equipo de izaje convencional no puede llegar de manera práctica.
Productos recomendados
El equipo que la mayoría de las firmas de aparejamiento usan.
Los aparejadores tienden a inclinarse hacia el extremo superior de la línea eme — 6,600 lb es el caballo de batalla, 11,000 lb es el estándar de los movimientos industriales, 22,000 lb es lo que cierra los contratos que la competencia no puede.
Grúa pórtico de serie 11000
11,000 lb
Rango del ojal de izaje
106 – 154 pulg
8 pies 10 pulg – 12 pies 10 pulg
El estándar del aparejador de 5 toneladas — pasa ensamblada por la mayoría de las puertas industriales, rueda la carga a su posición sobre superficies preparadas. Disponible en configuraciones R-15 y R-25 (viga más larga).
Ver la serie→Grúa pórtico de serie 22000
22,000 lb
Rango del ojal de izaje
97 – 139 pulg
8 pies 1 pulg – 11 pies 7 pulg
La grúa pórtico portátil de aluminio insignia de 10 toneladas de eme. Capacidad de 22,000 lb en una configuración que pasa donde una grúa-camión no puede. El rango de izaje intercambia un poco de altura por el margen adicional de capacidad.
Ver la serie→Grúa pórtico de serie 6600 / 8800
6,600 – 8,800 lb
Rango del ojal de izaje · familia
106 – 216 pulg
8 pies 10 pulg – 18 pies
La familia de 3 y 4 toneladas — tres variantes sobre la misma arquitectura de chasis. La 6600R-15 es la configuración estándar del aparejador; las 6600MAX-15 y 8800MAX-15 son construcciones ultra-altas para maquinaria más alta, instalaciones de varios niveles e izajes que exigen un alcance adicional del ojal de izaje. Las tres comparten una familia de carros con la 11000.
Variantes de esta familia
- 6600R-15 6,600 lb 106 – 154 pulg Configuración estándar del aparejador
- 6600MAX-15 6,600 lb 136 – 216 pulg Ultra-alta · misma capacidad
- 8800MAX-15 8,800 lb 136 – 216 pulg Ultra-alta · capacidad de 4 toneladas
Rango del ojal de izaje = altura mín. / máx. hasta el ojal de izaje. Los valores indicados son para las configuraciones estándar de aparejamiento (R-15, R-25). Hay variantes MAX y HELI más altas disponibles con envolventes de izaje extendidas — consulte la página de serie individual para el rango completo.
En el terreno
El trabajo de aparejamiento, en los espacios donde sucede.

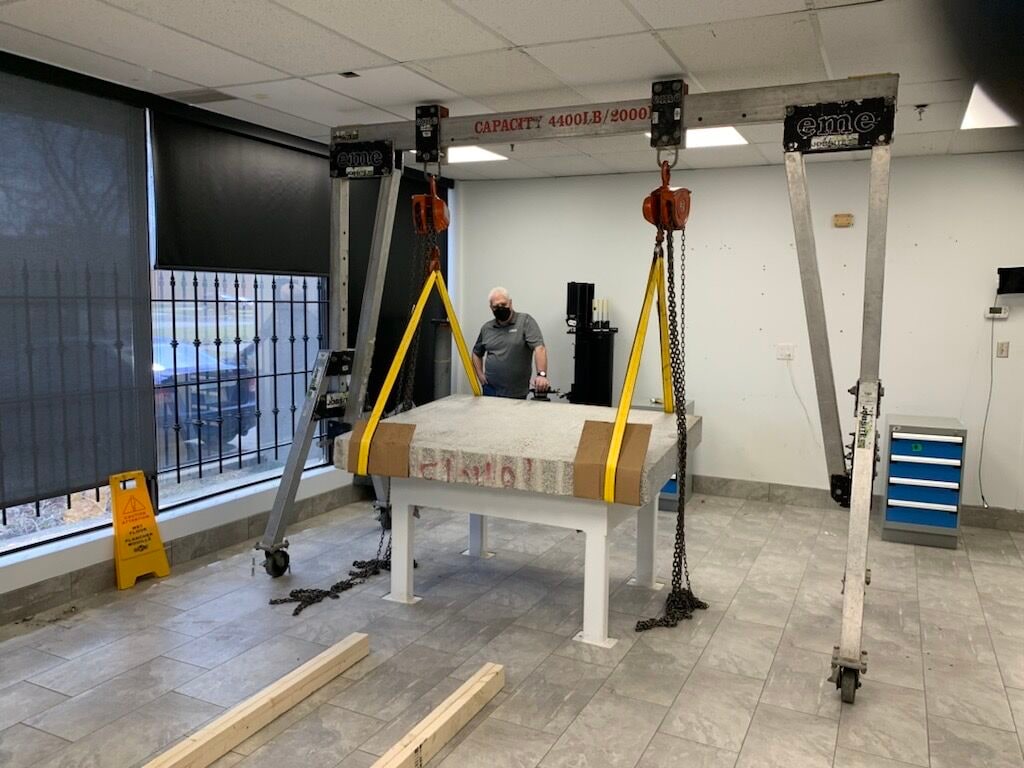

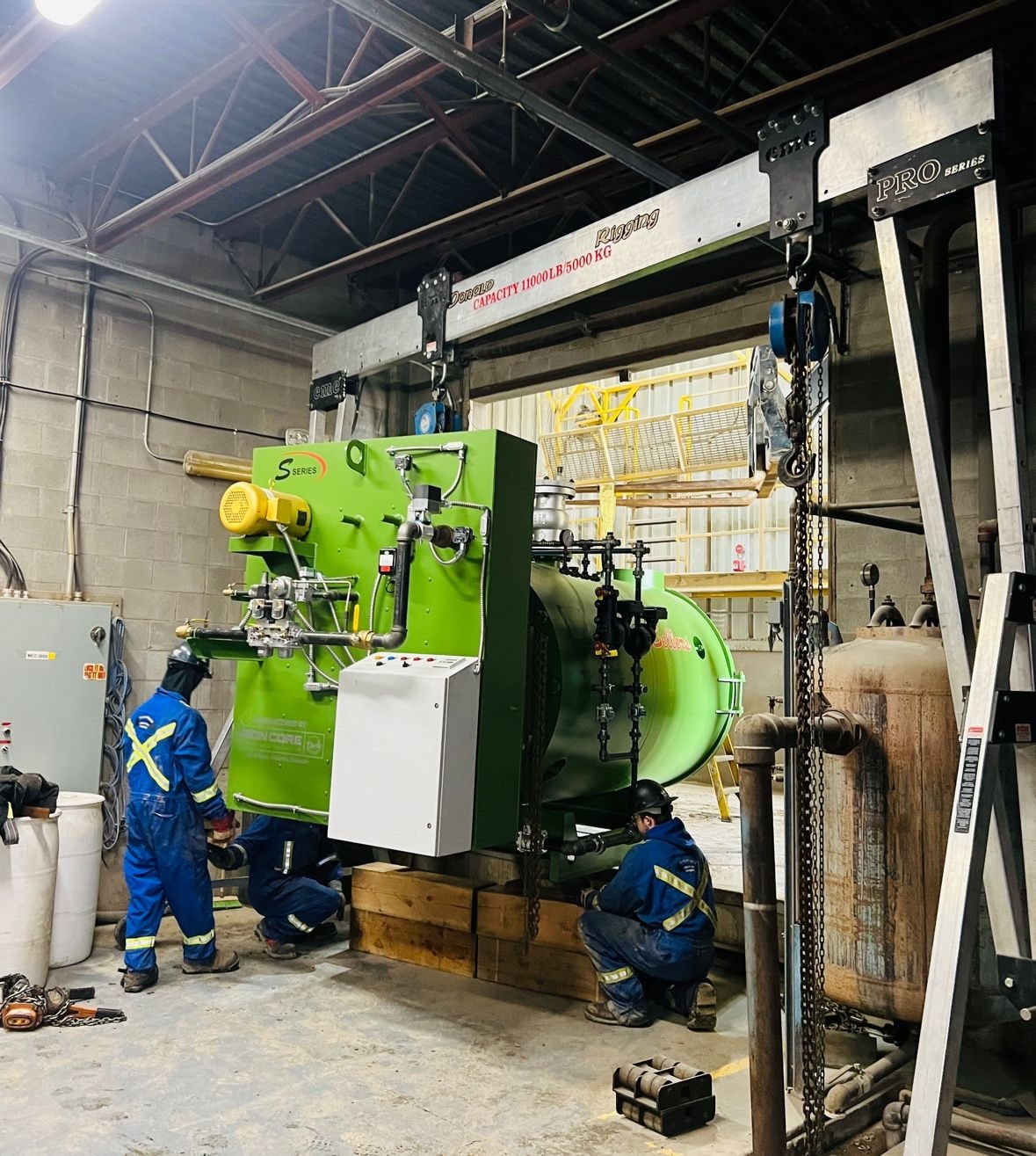

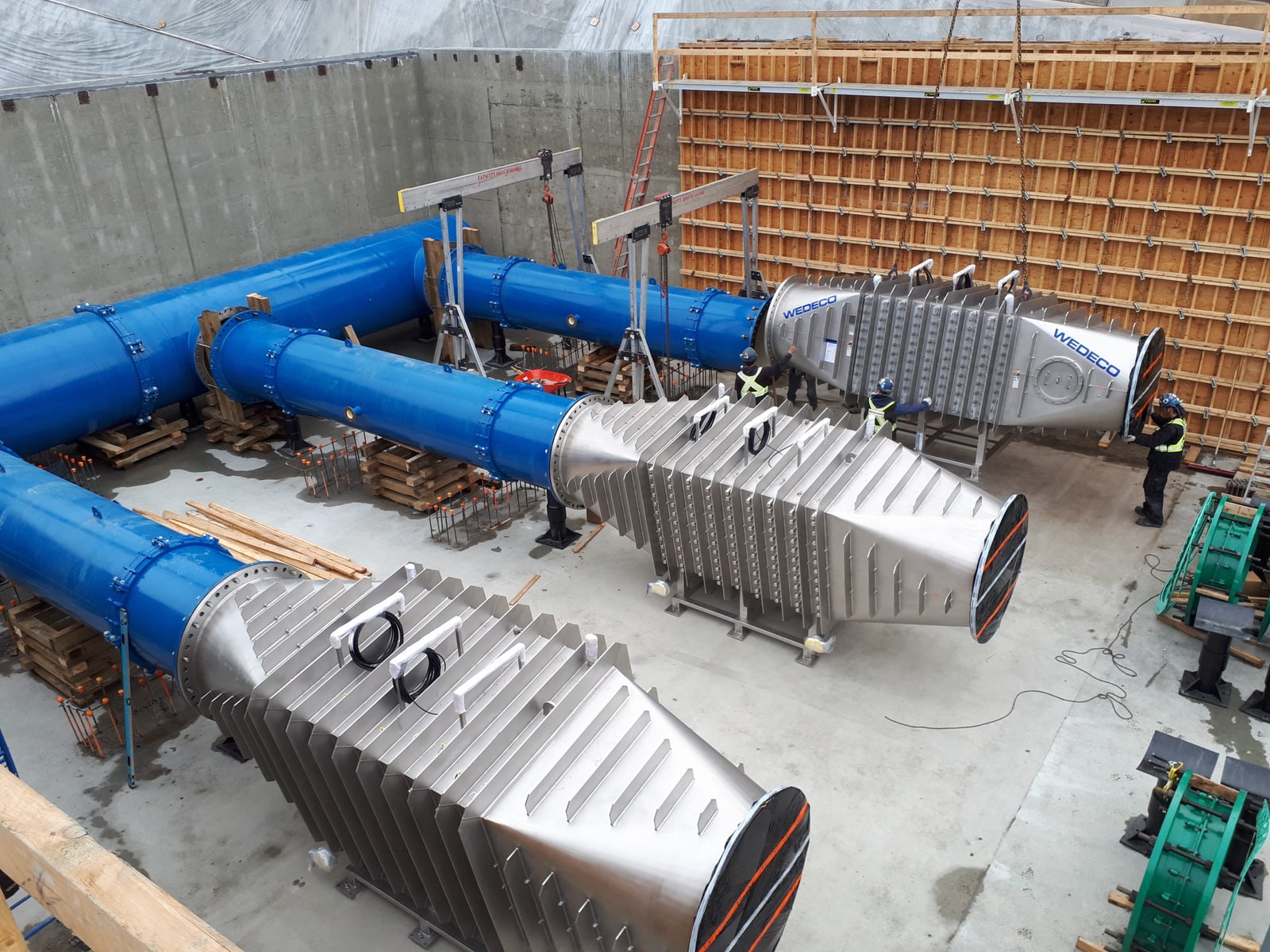

Tres fotografías de obra de grúas pórtico de aluminio eme en trabajos reales de aparejamiento y movimiento de equipo — salas de máquinas restringidas, instalaciones de planta y colocaciones de equipo de precisión donde una grúa-camión nunca fue una opción.
Normas, certificación de soldadura y pruebas
La documentación que un plan de izaje de aparejamiento exige.
OSHA exige que una grúa se pruebe al 125 % de su capacidad nominal antes de su puesta en servicio — una obligación del empleador que pone la grúa a trabajar. eme realiza esa prueba de carga en cada grúa pórtico como parte de su proceso de control de calidad, de modo que cada una se entrega con un plano sellado por un ingeniero, un certificado de prueba al 125 % de la capacidad nominal y una trayectoria de carga documentada — la documentación que un plan de izaje de aparejamiento o una revisión de seguridad del propietario puede solicitar, con la prueba de carga previa a la puesta en servicio ya hecha. Las grúas pórtico están diseñadas según los requisitos de izaje aplicables de ASME y CSA y soldadas bajo certificación CSA W47.2 por soldadores de aluminio calificados.
Izaje más grande. Espacio más estrecho. Indíquenos el movimiento.
Reubicación de planta, montaje de prensa, extracción de bajo gálibo — envíe el peso de la carga, el trayecto de acceso y la restricción de gálibo. Especificaremos la grúa pórtico, el carro, las ruedas y los accesorios para el movimiento.
