Las bases son la mitad permanente del sistema de grúas pescante eme — bases maquinadas con precisión en el amarillo seguridad característico, instaladas una vez en cada punto de izaje de su sitio. Una sola grúa pescante portátil se coloca en cada una sin ninguna herramienta, se engancha al sistema Smooth Glide exclusivo y gira con carga. Seis variantes estándar más un extensor que se inserta cubren la mayoría de las geometrías de instalación; las bases a la medida se diseñan según el sitio para todo lo demás.
Elija la base según la geometría de instalación. Use la misma grúa pescante en toda la red.
Elija la base según el lugar donde debe estar la grúa pescante y aquello sobre lo que debe montarse. El enganche Smooth Glide es idéntico en cada variante — su grúa pescante iza de la misma forma sobre una base empotrada que sobre un montaje lateral de 42 pulgadas. ¿Necesita más alcance en un izaje de 1,100 lb? El extensor de base se inserta en una base empotrada o un montaje superior de 8 pulg y eleva el punto de pivote.

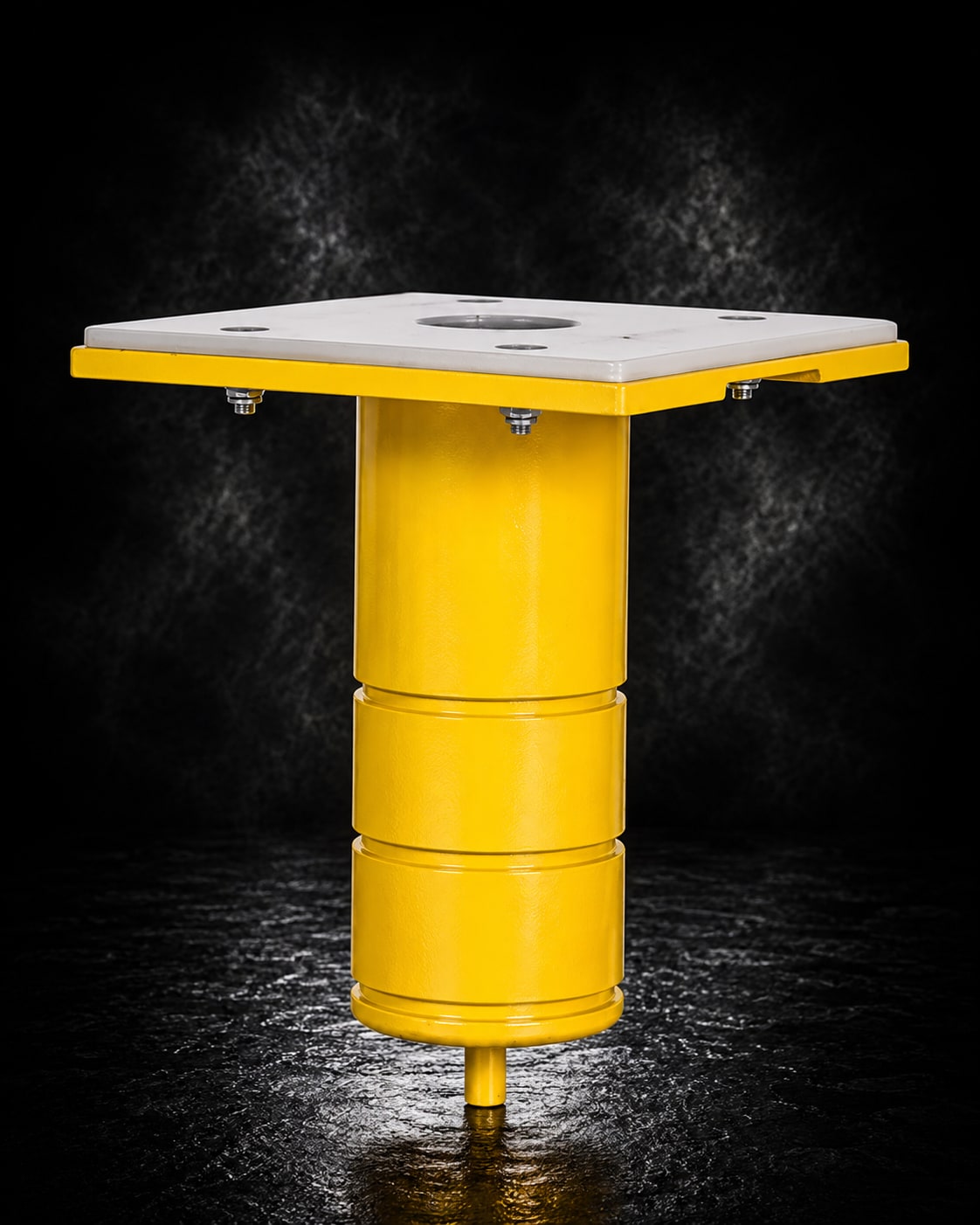

Al ras de la superficie terminada — losa de concreto, placa de piso o piso de vehículo. Ideal para zonas de mucho tránsito donde una base saliente sería un riesgo de tropiezo, un punto de pellizco para los vehículos o una obstrucción visual.

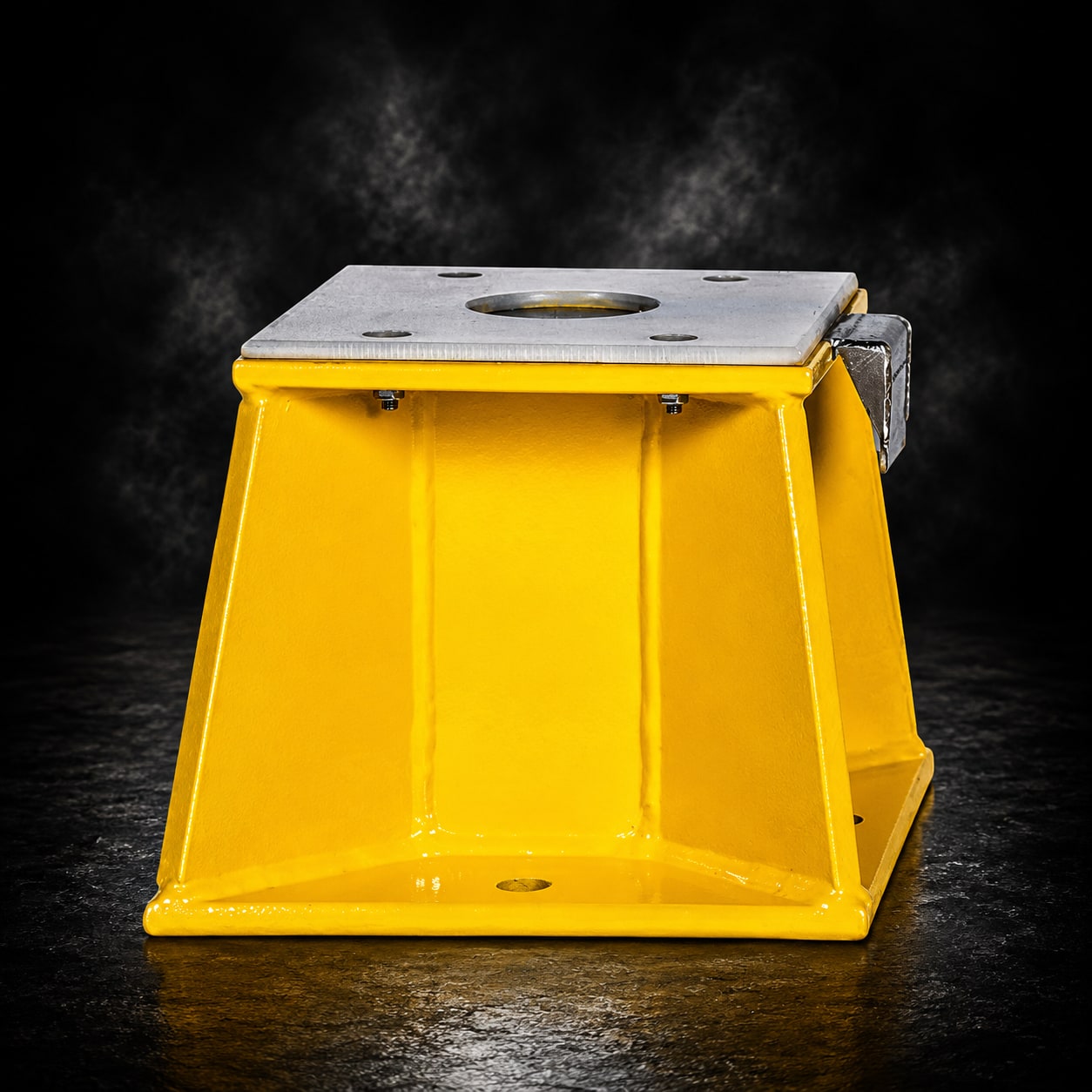

Un pedestal trapezoidal que se eleva 8 pulgadas sobre la superficie terminada. Se atornilla a una superficie horizontal donde el montaje empotrado no es práctico o donde la base debe ser identificable visualmente como un punto de izaje homologado. El montaje en superficie más común del catálogo.

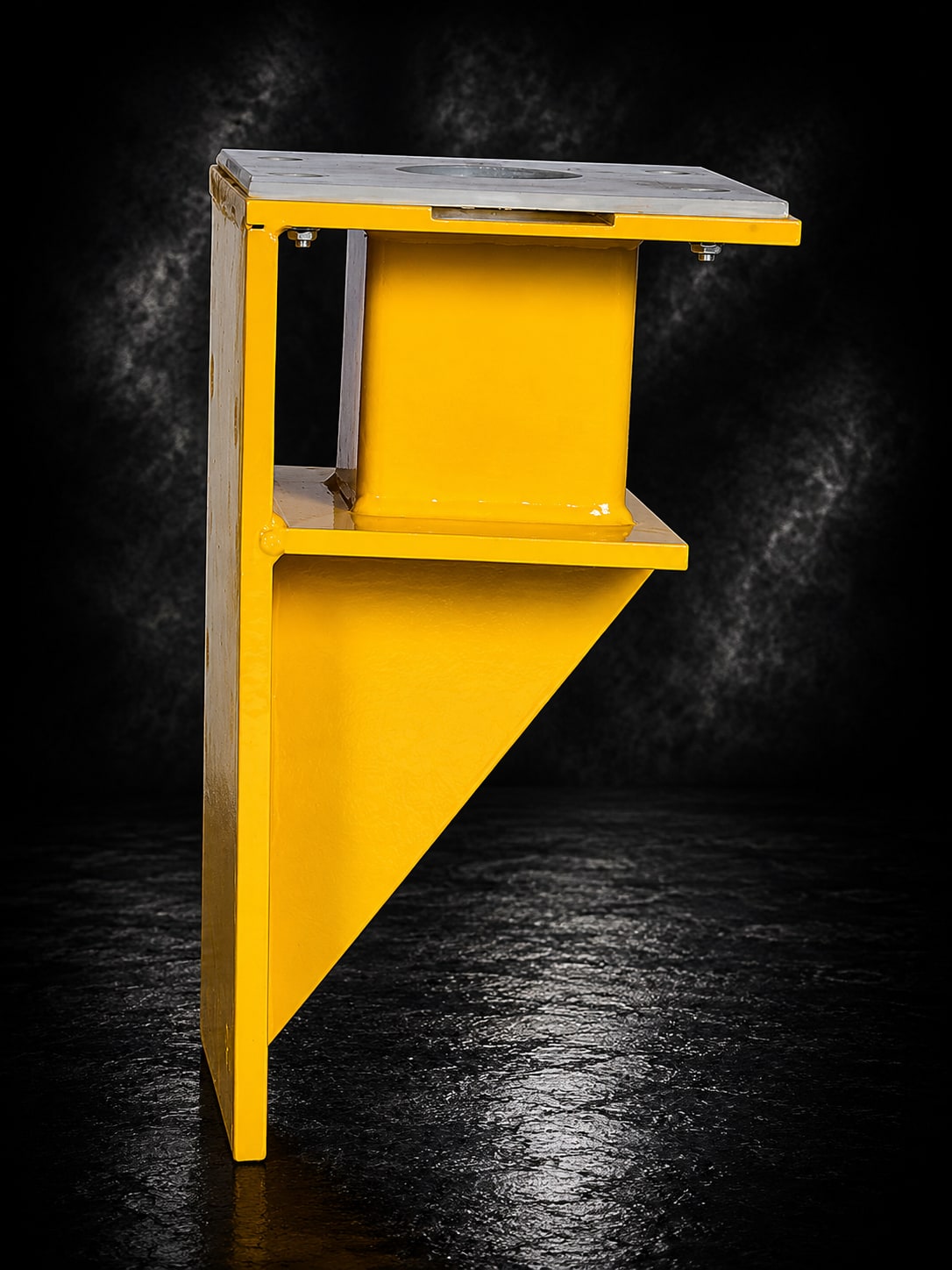

Se atornilla horizontalmente a un muro, una columna o una viga estructural — brazo en voladizo corto con una cartabón triangular para la rigidez. El montaje lateral estándar para instalaciones con poco espacio libre en el muro donde no se requiere un alcance largo.

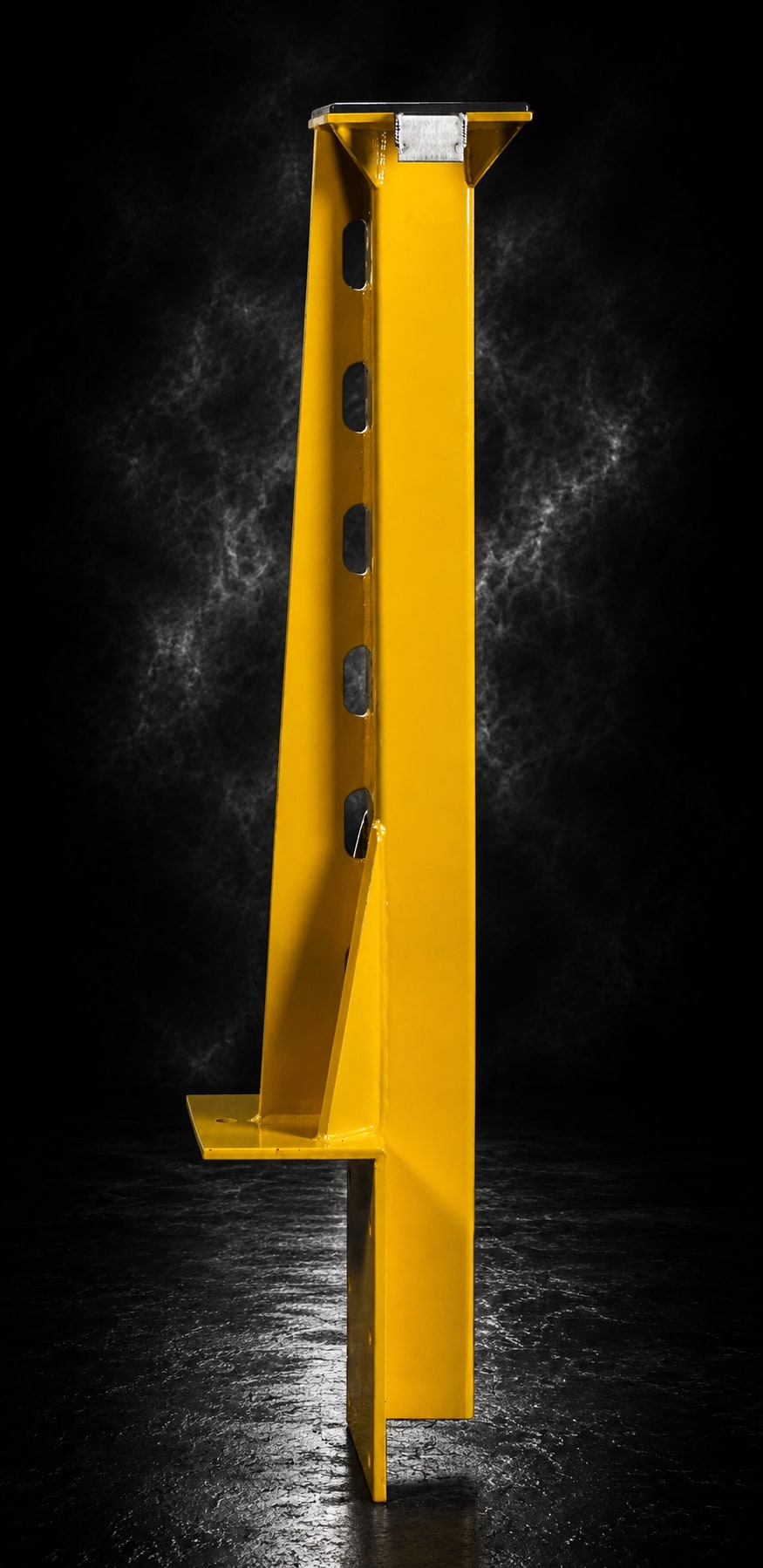

El montaje lateral extendido de 42 pulgadas — un poste vertical alto atornillado a una superficie de muro, con la base en la parte superior del poste. Libra obstáculos, esquiva barandales o alcanza un plano de trabajo más alto del que la cara de montaje en muro por sí sola puede ofrecer.

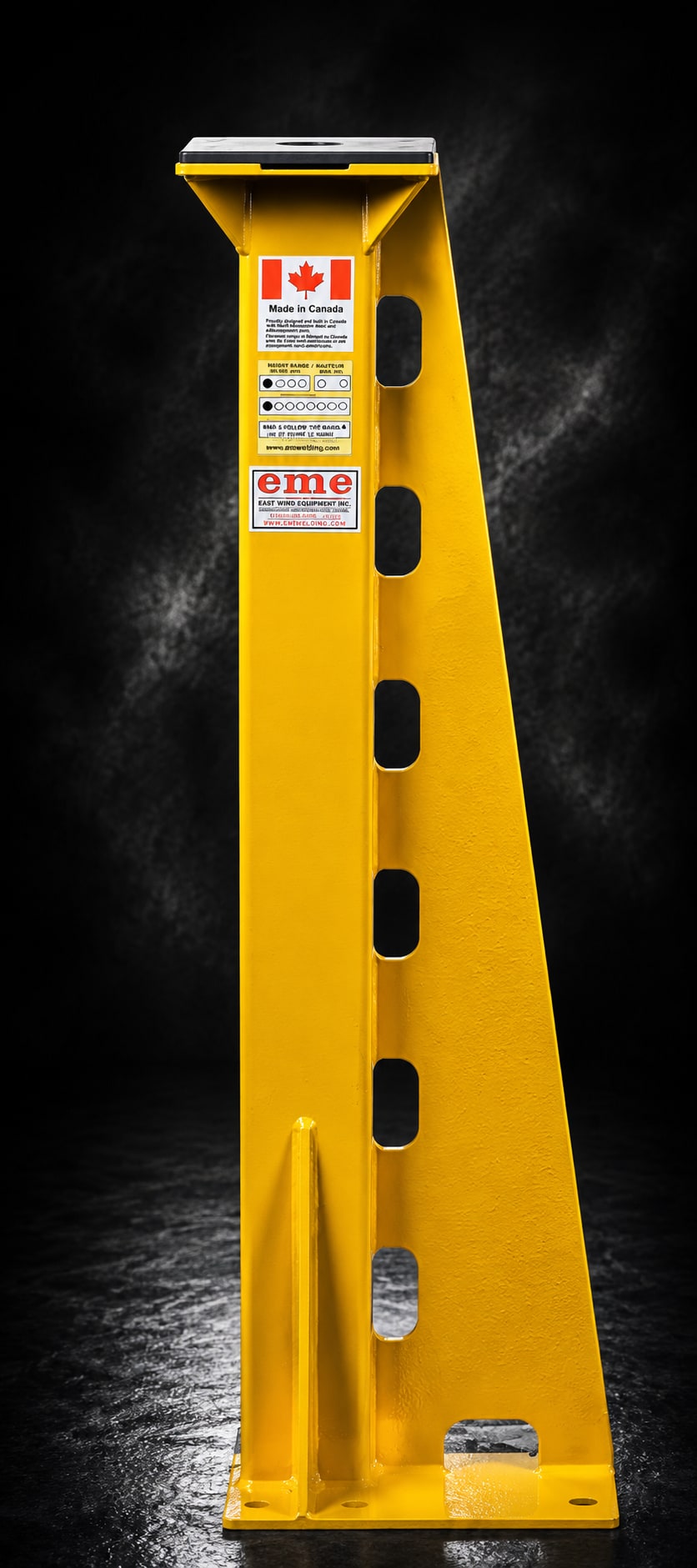

Una columna vertical autónoma de 42 pulgadas coronada por la base. Eleva el punto de pivote de la grúa pescante por encima del equipo, los barandales o las obstrucciones de borde adyacentes — habitual donde una base empotrada o un montaje superior de 8 pulg colocaría la grúa pescante demasiado bajo.

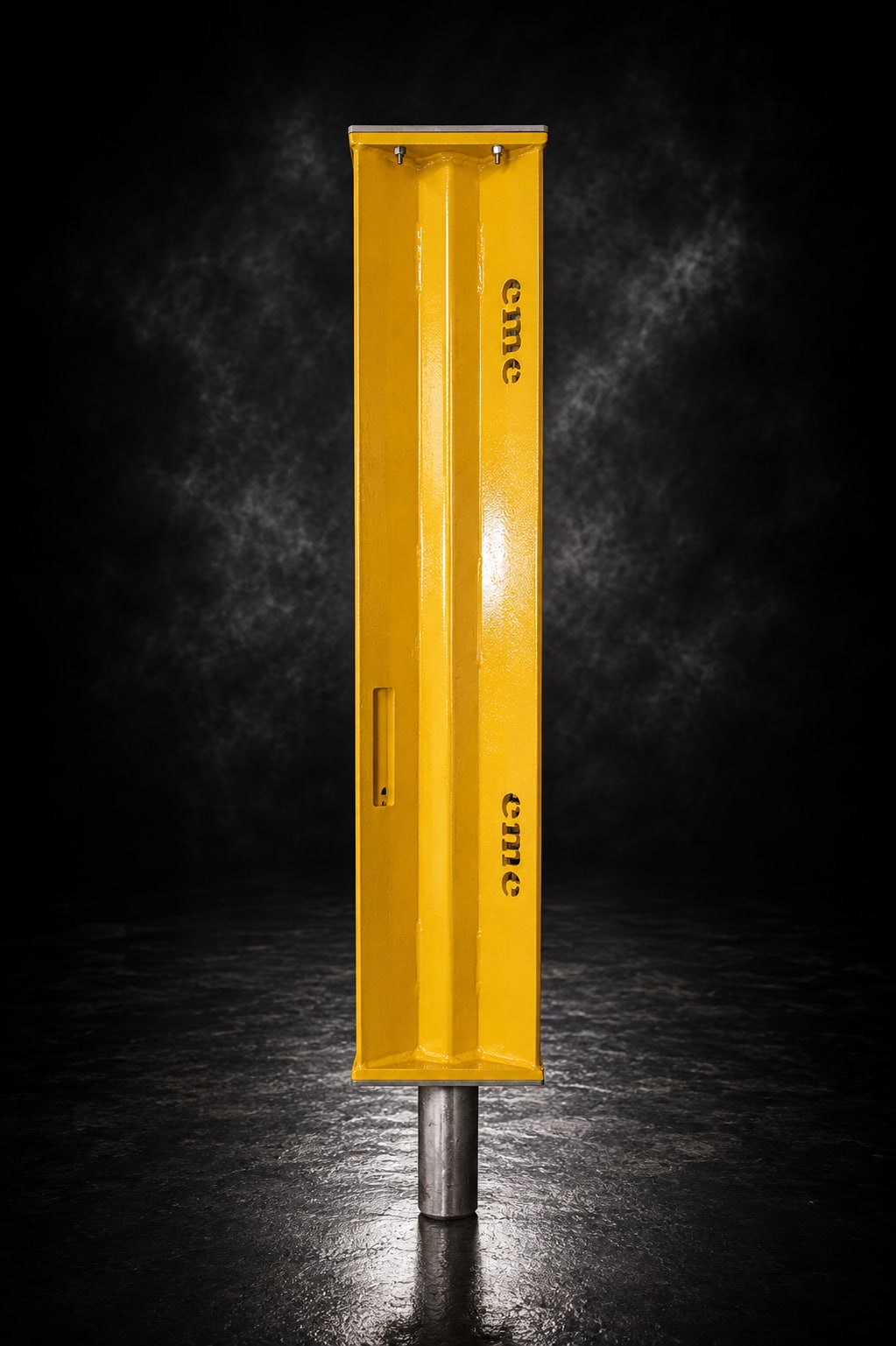

Se coloca en una base empotrada o en una base de montaje superior de 8 pulg y eleva el punto de pivote de la grúa pescante por encima de la instalación anfitriona. Para librar un parapeto, alcanzar por encima de una protección de equipo o aumentar temporalmente la altura de trabajo sin rediseñar la base permanente. Homologado para la grúa pescante de la serie 1100 únicamente — no para la serie 2200, las variantes de base de 42 pulg ni las bases de montaje lateral.
Cuando el sitio de instalación no se corresponde con una base estándar — cara de montaje en ángulo inusual, desplazamiento no estándar, montaje en borde de muelle, registro de tanque, chasis de vehículo integrado — eme diseña una base a la medida según la geometría del sitio. Se entrega un plano sellado por un ingeniero con cada unidad a la medida.
Cada par base y grúa pescante eme utiliza la misma interfaz de baja fricción exclusiva — el sistema Smooth Glide. La grúa pescante pivota dentro de la base sobre una superficie de enganche maquinada con precisión que permanece suave bajo la carga nominal y tolera los residuos de obra (polvo, grava ligera, agua) sin atorarse. Sin grasera, sin intervalo de mantenimiento, sin curva de aprendizaje de una base a otra.
El barreno de la base y la espiga de la grúa pescante están maquinados a una tolerancia controlada — no un simple ajuste deslizante. La cara de contacto soporta la carga de rotación en lugar de depender de un cojinete o un rodamiento que se desgaste.
El operador de la grúa pescante hace girar la carga del punto de toma al punto de colocación sin bajar el izaje. Sin grúa giratoria, sin reaparejado entre ángulos — el sistema Smooth Glide es lo que lo hace posible.
El enganche, por diseño, no es un cojinete lubricado — no hay grasera ni intervalo de mantenimiento de rodamiento. La inspección habitual se centra en la estructura de la base, las soldaduras, la tapa protectora y las superficies de enganche.
Cada base eme estándar se entrega en el mismo recubrimiento en polvo amarillo seguridad intenso — no como decoración, sino como señalización de obra. En un sitio ocupado, la base amarilla se lee de un vistazo como un punto de izaje homologado. Las cuadrillas no tienen que recordar dónde se colocan las grúas pescante ni qué losa de piso es estructural; el amarillo se lo indica.
Legible de un extremo a otro de un piso de planta, un techo o una bahía de vehículo — sin necesidad de señalización para identificar el punto de izaje.
El amarillo es la convención de seguridad industrial para «precaución / atención» — el mismo color usado en equipos con riesgos señalados y en las etiquetas de advertencia del EPP.
Recubrimiento en polvo — no pintura — para la resistencia en obra. Aguanta el desconchado bajo el tránsito peatonal, los impactos de vehículos y el contacto del polipasto de cadena.
Donde el entorno exige otra especificación de material — marino, lavado a alta presión, exposición química — fabricamos la misma geometría de base en acero inoxidable 316. Vea la siguiente sección.
Algunos sitios destruyen los acabados pintados — aire costero, niebla salina, lavado químico diario, ciclos de sanitización de grado alimenticio, química de aguas residuales. Para esos, eme fabrica la misma geometría de base en acero inoxidable 316. Naturalmente resistente a la corrosión, entregado sin pintar, mismo enganche Smooth Glide, disponible en cada modo de montaje del catálogo.
Niebla salina, aire húmedo y condiciones de instalación costera donde el recubrimiento en polvo termina picándose y levantándose. El acero inoxidable conserva la integridad de la superficie estructural que el acero pintado no puede mantener en una instalación exterior de larga duración.
Plantas de transformación de alimentos, lácteas, de bebidas y farmacéuticas con ciclos diarios de sanitización a alta presión. El acero inoxidable tolera los agentes de limpieza y la frecuencia que decapan los acabados pintados en menos de un año.
Plantas de tratamiento, fabricación química e instalaciones de procesos industriales con exposición química persistente. El acero inoxidable puede reducir el ciclo de mantenimiento periódico de decapado y repintado que exigen las bases pintadas en entornos agresivos.
Acero inoxidable austenítico de grado marino — la misma familia utilizada en equipos costa afuera y en la fabricación en contacto con alimentos.
Entregado con un acabado de laminación natural. Recubrimiento en polvo amarillo seguridad opcional disponible si se requiere la visibilidad del punto de izaje.
Mismo enganche Smooth Glide, mismas grúas pescante compatibles, disponible en los cinco modos de montaje, incluido a la medida.
Fabricado según la cotización con un plano sellado por un ingeniero y un certificado de prueba al 125 % de la capacidad nominal de la grúa pescante.
Un montaje empotrado, superior o lateral estándar no siempre encajará. Los montajes en borde de muelle, los registros de tanque, los mamparos marinos, los chasis de vehículo integrados y las caras de montaje en ángulo requieren todos una base diseñada según la geometría — no una pieza estándar modificada en obra. La ingeniería eme construye la base, entrega un plano sellado por un ingeniero y prueba el conjunto terminado antes del envío.
Envíe planos acotados, fotos o un croquis del sitio de instalación. Indíquenos la carga nominal, la serie de grúa pescante y cómo será el izaje.
La ingeniería eme diseña la base según su geometría. Se entrega un plano sellado para la revisión del propietario / la revisión estructural antes de iniciar la fabricación.
Fabricado, soldado bajo certificación CSA W47.1 por soldadores calificados, terminado en amarillo seguridad (o en inoxidable 316) y probado al 125 % de la capacidad nominal antes del envío.
Las bases eme estándar son de construcción en acero al carbono soldada bajo certificación CSA W47.1 (el equivalente en acero de la certificación de aluminio W47.2 usada en las líneas de grúas pórtico y grúas pescante de eme) por soldadores calificados — una certificación tercera del Bureau canadien de soudage para el soldeo por fusión. Los conjuntos grúa pescante + base llevan el mismo factor de diseño sobre el límite elástico que la grúa pescante misma — muy superior a la carga de prueba — con estructuras que cumplen con CSA S157 (diseño de estructuras de aluminio en Canadá), el mismo marco de ingeniería bajo el cual se diseñan las grúas pescante eme.
Las bases diseñadas a la medida se entregan con un plano sellado por un ingeniero y un certificado de prueba al 125 % de la capacidad nominal de la grúa pescante, de modo que la prueba de carga previa a la puesta en servicio ya está hecha y documentada a la entrega. Explore todo el material de referencia para los detalles técnicos detrás de cada especificación.
Ver la referencia de normas→Indíquenos dónde ocurre cada izaje — bordes de registros, marcos de tapa, bahías de vehículos, bordes de muelle, paredes de tanques. Recomendaremos la variante de base para cada ubicación, determinaremos cuáles requieren ingeniería a la medida y coticaremos toda la red.
